チャネル

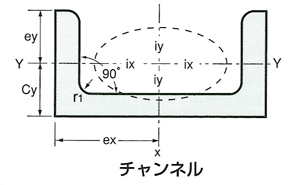

チャンネル SUS304・316・316L JIS G 4317

単位:㎜
サイズ
厚さ×辺×高さ
t × B × H
長さ r1 断面積
kg/P 重心の位置
断面二次
モーメント(1)
断面二次半径
断面係数(2)
314 316
316L
Cx Cy Ix Iy ix iy Zx Zy
*3 × 20 × 40 6,000 4 2.271 10.8 0 0.59 5.22 0.778 1.52 0.585 2.61 0.553
*3 × 25 × 50 6,000 4 2.871 13.7 0 0.72 10.6 1.6 1.92 0.746 4.26 0.895
4 × 50 × 100 4,000 6.5 7.823 24.8 0 1.36 121.0 18.1 3.93 1.52 24.2 4.99
6,000 6.5 7.823 37.2 37.4 0 1.36 121.0 18.1 3.93 1.52 24.2 4.99
5 × 40 × 80 4,000 4.5 7.548 23.9 0 1.16 71.1 10.9 3.07 1.20 17.8 3.83
5,000 4.5 7.548 29.9 0 1.16 71.1 10.9 3.07 1.20 17.8 3.83
6,000 4.5 7.548 35.9 36.1 0 1.16 71.1 10.9 3.07 1.20 17.8 3.83
5 × 50 × 100 4,000 6.5 9.643 30.6 0 1.40 146.0 22.1 3.89 1.52 29.2 6.16
5,000 6.5 9.643 38.2 0 1.40 146.0 22.1 3.89 1.52 29.2 6.16
6,000 6.5 9.643 45.9 46.2 0 1.40 146.0 22.1 3.89 1.52 29.2 6.16
6 × 50 × 100 4,000 6.5 11.37 36.0 0 1.43 168.0 25.3 3.85 1.49 33.7 7.09
5,000 6.5 11.37 45.0 0 1.43 168.0 25.3 3.85 1.49 33.7 7.09
6,000 6.5 11.37 54.1 54.4 0 1.43 168.0 25.3 3.85 1.49 33.7 7.09
*6 × 60 × 120 溶6,000 6.5 13.79 65.4 0 1.69 300.0 45.6 4.66 1.82 50.0 10.6
6 × 65 × 130 4,000 8.5 15.12 48.0 0 1.80 390.0 58.9 5.08 1.97 60.0 12.5
5,000 8.5 15.12 60.0 0 1.80 390.0 58.9 5.08 1.97 60.0 12.5
6,000 8.5 15.12 72.0 72.6 0 1.80 390.0 58.9 5.08 1.97 60.0 12.5
6 × 75 × 150 5,000 8.5 17.52 55.6 0 2.05 609.0 92.3 5.89 2.30 81.2 16.9
5,000 8.5 17.52 69.5 0 2.05 609.0 92.3 5.89 2.30 81.2 16.9
6,000 8.5 17.52 83.4 84.0 0 2.05 609.0 92.3 5.89 2.30 81.2 16.9
9 × 75 × 150 4,000 8.5 25.54 81.2 0 2.16 850.0 129.0 5.77 2.25 113.0 24.2
6,000 8.5 25.54 122 122 0 2.16 850.0 129.0 5.77 2.25 113.0 24.2
*9 × 75 × 150 溶4,000 10 38.22 121.2 0 2.81 2310.0 351.0 7.77 3.03 231.0 48.8
注6,000 10 38.22 182 183 0 2.81 2310.0 351.0 7.77 3.03 231.0 48.8

※表面肌は酸洗仕上品 注:熱間圧延品・溶接品ともにあります。溶:溶接品になります。
*はJIS規格外品となります。

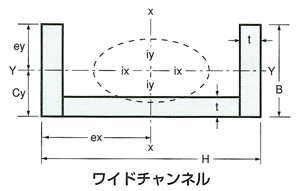

ワイドチャンネル SUS304(溶接品)

単位:㎜
サイズ
厚さ×辺×高さ
t × B × H
長さ 断面積
kg/P 重心の位置
断面二次
モーメント(1)
断面二次半径
断面係数(2)
314 Cx Cy Ix Iy ix iy Zx Zy
6 × 65 × 220 6,000 20.52 97.8 0 1.41 1370 68.0 8.16 1.82 124 13.4
6 × 65 × 230 21.12 100 0 1.37 1520 68.8 8.49 1.80 133 13.4
6 × 75 × 250 23.60 112 0 1.59 2050 105 9.34 2.11 165 17.8
9 × 75 × 250 34.65 165 0 1.71 2930 149 9.20 2.08 235 25.8
9 × 90 × 250 37.35 178 0 2.18 3320 254 9.43 2.61 266 37.2
9 × 90 × 300 41.85 199 0 1.99 5160 266 11.10 2.52 344 38.0
9 × 100 × 300 43.63 206 0 2.36 5542 369 11.27 2.91 369 48.3
10 × 100 × 250 43.25 206 0 2.61 3928 385 9.53 2.98 314 52.1
10 × 90 × 300 46.22 220 0 2.02 5650 290 11.10 2.50 377 41.5
10 × 100 × 300 48.22 229 0 2.33 6080 394 11.20 2.86 405 51.4
寸法許容差基準表
直角度 90° ±2°
曲り チャンネル 1mにつき3m以下
ワイド
チャンネル
長さの0.2%以下
長さ公差 +40㎜-0㎜
断面二次
モーメント
I=ai2
断面二次
半径
i=√l/a
断面係数 z=l/e
(a=断面積)

フォーミングチャンネル SUS304 未研磨品・外面HLSPV品

単位:㎜ HL=HL 未=未研磨品
サイズ
厚さ×辺×高さ
t × B × H
長さ R1 R2 断面積
kg/P 断面二次 モーメント cm4 断面二次半径 ㎝ 断面係数 cm3 研磨
Ix Iy ix iy Zx Zy
3 × 10 × 40 6,000 1.5 3.0 1.57 8.1 2.87 0.09 1.35 0.24 1.43 0.12 未 HL
3 × 20 × 40 1.5 3.0 2.19 11.0 5.01 0.79 1.51 0.59 2.50 0.55 未 HL
3 × 12.5 × 50 1.5 3.0 2.04 10.3 6.13 0.20 1.73 0.31 2.45 0.21 未 HL
3 × 25 × 50 1.5 3.0 2.79 13.8 10.28 1.52 1.92 0.75 4.11 0.89 未 HL
3 × 15 × 60 1.5 3.0 2.49 12.4 11.03 0.36 2.10 0.38 3.68 0.32 未 HL
3 × 30 × 60 1.5 3.0 3.39 16.7 18.35 2.83 2.33 0.91 6.12 1.31 未 HL
3 × 35 × 75 1.5 3.0 4.14 20.3 35.10 4.70 2.91 1.06 9.36 1.84 未 HL
3 × 20 × 80 1.5 3.0 3.39 16.7 27.53 0.93 2.85 0.52 6.88 0.60 未 HL
3 × 40 × 80 1.5 3.0 4.59 22.4 45.33 7.00 3.14 1.23 11.33 2.41 未 HL
3 × 25 × 100 1.5 3.0 4.29 21.0 55.42 1.91 3.59 0.67 11.08 0.97 未 HL
3 × 50 × 100 1.5 3.0 5.79 28.1 70.73 14.04 3.96 1.56 18.15 3.85 未 HL
3 × 60 × 120 1.5 3.0 6.99 33.8 159.37 24.69 4.77 1.88 26.56 5.61 未 HL
5 × 40 × 80 1.5 3.0 7.43 36.9 69.52 10.9 3.06 1.21 17.38 3.87 未 HL
5 × 50 × 100 0 5.0 9.43 46.4 141.5 22.2 3.87 1.53 28.3 6.21 未 HL
5 × 50 × 150 0 5.0 11.9 58.7 371.39 25.2 5.59 1.46 49.52 6.63 未 HL
6 × 30 × 60 0 5.0 6.38 32.5 31.08 4.95 2.21 0.88 10.36 2.44 未 HL
6 × 40 × 80 0 6.0 8.78 44.0 80.12 12.65 3.02 1.20 20.03 4.55 未 HL
6 × 50 × 100 0 6.0 11.18 55.4 164.49 25.86 3.84 1.52 32.9 7.33 未 HL
6 × 65 × 125 0 6.0 14.48 71.1 344.88 58.57 4.88 2.01 55.18 12.68 未 HL
寸法許容差基準表
曲が ≦1mm/M
直角度 90° ±1℃
