エルボ

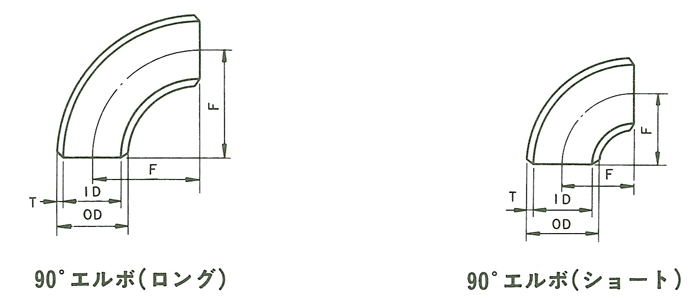

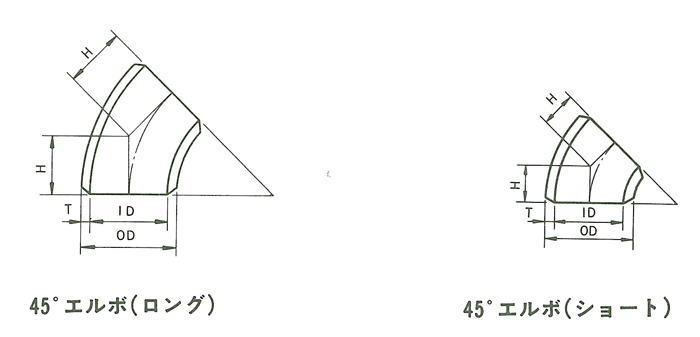

ステンレス鋼製エルボ(ロング、ショート)　共通(90°・45°)

単位　㎜
径の呼び 外形
OD		 Sch 5S Sch 10S Sch 20S Sch 40 Sch 80 F H
内径
ID		 厚さ
T		 内径
ID		 厚さ
T		 内径
ID		 厚さ
T		 内径
ID		 厚さ
T		 内径
ID		 厚さ
T		 ロング ショート ロング ショート
A B
15 1/2 21.7 18.4 1.65 17.5 2.1 16.7 2.5 16.1 2.8 14.3 3.7 38.1 - 15.8 -
20 3/4 27.2 23.9 1.65 23.0 2.1 22.2 2.5 21.4 2.9 19.4 3.9 38.1 - 15.8 -
25 1 34.0 30.7 1.65 28.4 2.8 28.0 3.0 27.2 3.4 25.0 4.5 38.1 25.4 15.8 -
32 1 1/4 42.7 39.4 1.65 37.1 2.8 36.7 3.0 35.5 3.6 32.9 4.9 47.6 31.8 19.7 13.2
40 1 1/2 48.6 45.3 1.65 43.0 2.8 42.6 3.0 41.2 3.7 38.4 5.1 57.2 38.1 23.7 15.8
50 2 60.5 57.2 1.65 54.9 2.8 53.5 3.5 52.7 3.9 49.5 5.5 76.2 50.8 31.6 21.0
65 2 1/2 76.3 72.1 2.1 70.3 3.0 69.3 3.5 65.9 5.2 62.3 7.0 95.3 63.5 39.5 26.3
80 3 89.1 84.9 2.1 83.1 3.0 81.1 4.0 78.1 5.5 73.9 7.6 114.3 76.2 47.3 31.6
90 3 1/2 101.6 97.4 2.1 95.6 3.0 93.6 4.0 90.2 5.7 85.4 8.1 133.4 88.9 55.3 36.8
100 4 114.3 110.1 2.1 108.3 3.0 106.3 4.0 102.3 6.0 97.1 8.6 152.4 101.6 63.1 42.1
125 5 139.8 134.2 2.8 133.0 3.4 129.8 5.0 126.6 6.6 120.8 9.5 190.5 127.0 78.9 52.6
150 6 165.2 159.6 2.8 158.4 3.4 155.2 5.0 151.0 7.1 143.2 11.0 228.6 152.4 94.7 63.1
200 8 216.3 210.7 2.8 208.3 4.0 203.3 6.5 199.9 8.2 190.9 12.7 304.8 203.2 126.3 84.2
250 10 267.4 260.6 3.4 259.4 4.0 254.4 6.5 248.8 9.3 237.2 15.1 381.0 254.0 157.8 105.2
300 12 318.5 310.5 4.0 309.5 4.5 305.5 6.5 297.9 10.3 283.7 17.4 457.2 304.8 189.4 126.2

注)径の呼び12"迄は通常1シームとなりますので、シームレス品(径の呼び12°迄)御希望の場合は事前御打合せ願います。


単位　㎜
径の呼び 外形
OD		 Sch 10S Sch 20S Sch 40 F H
内径
ID		 厚さ
T		 内径
ID		 厚さ
T		 内径
ID		 厚さ
T		 ロング ショート ロング ショート
350 355.6 345.6 5.0 339.6 8.0 333.4 11.1 533.4 355.6 220.9 147.3
400 406.4 396.4 5.0 390.4 8.0 381.0 12.7 609.6 406.4 252.5 168.3
450 457.2 447.2 5.0 441.2 8.0 428.6 14.3 685.8 457.2 284.1 189.4
500 508.0 497.0 5.5 489.0 9.5 477.8 15.1 762.0 508.0 315.6 210.4
550 558.8 547.8 5.5 539.8 9.5 527.0 15.9 838.2 558.8 347.2 231.5
600 609.6 596.6 6.5 590.6 9.5 574.6 17.5 914.4 609.6 378.7 252.5
650 660.4 644.4 8.0 635.0 12.7 - - 990.6 660.4 410.3 273.5
700 711.2 695.2 8.0 685.8 12.7 676.2 17.5 1066.8 711.2 441.9 294.6
750 762.0 746.0 8.0 736.6 12.7 727.0 17.5 1143.0 762.0 473.4 315.6
800 812.8 796.8 8.0 787.4 12.7 777.8 17.5 1219.2 812.8 505.0 336.7
850 863.6 847.6 8.0 838.2 12.7 828.6 17.5 1295.4 863.6 536.6 357.7
900 914.4 898.4 8.0 889.0 12.7 876.2 19.1 1371.6 914.4 568.1 378.7
950 965.2 - - - - - - 1447.8 965.2 599.7 399.8
1000 1016.0 997.0 9.5 987.4 14.3 963.6 26.2 1524.0 1016.0 631.2 420.8
1050 1066.8 - - - - - - 1600.2 1066.8 662.8 441.9
1100 1117.6 - - - - - - 1676.4 1117.6 694.4 462.9
1150 1168.4 - - - - - - 1752.6 - 725.9 -
1200 1219.2 - - - - - - 1828.8 1219.2 757.5 505.0

注)径の呼び16"以上については2シームとなります。

ステンレス鋼製エルボ(ロング、ショート)　90°

単位　㎜
径の呼び 概略重量(kg)
90°エルボ(ロング) 90°エルボ(ショート)
A B Sch
5S		 Sch
10S		 Sch
20S		 Sch
40		 Sch
80		 Sch
5S		 Sch
10S		 Sch
20S		 Sch
40		 Sch
80
15 1/2 0.049 0.061 0.071 0.078 0.089 - - - - -
20 3/4 0.062 0.078 0.092 0.103 0.134 - - - - -
25 1 0.078 0.128 0.137 0.154 0.196 0.052 0.086 0.091 0.102 0.131
32 1 1/4 0.125 0.206 0.219 0.260 0.341 0.083 0.137 0.147 0.174 0.228
40 1 1/2 0.170 0.283 0.303 0.368 0.492 0.114 0.189 0.202 0.245 0.328
50 2 0.286 0.478 0.590 0.652 0.891 0.191 0.318 0.393 0.434 0.594
65 2 1/2 0.576 0.812 0.941 1.37 1.79 0.383 0.541 0.627 0.909 1.19
80 3 0.810 1.14 1.50 2.04 2.74 0.540 0.761 1.00 1.36 1.83
90 3 1/2 1.08 1.53 2.01 2.82 3.91 0.719 1.02 1.34 1.88 2.61
100 4 1.39 1.97 2.60 3.84 5.36 0.928 1.31 1.73 2.56 3.58
125 5 2.83 3.42 4.97 6.48 9.13 1.89 2.28 3.31 4.32 6.09
150 6 4.03 4.87 7.09 9.94 15.0 2.68 3.24 4.73 6.63 10.0
200 8 7.06 10.0 16.1 20.1 30.5 4.71 6.68 10.7 13.4 20.3
250 10 13.2 15.5 25.0 35.4 56.2 8.83 10.4 16.7 23.6 37.5
300 12 22.3 25.0 35.9 56.2 92.7 14.8 16.7 20.0 37.5 61.8

単位　㎜
径の呼び 概略重量(kg)
90°エルボ(ロング) 90°エルボ(ショート)
A B Sch
10S		 Sch
20S		 Sch
40		 Sch
10S		 Sch
20S		 Sch
40
350 14 36.2 57.4 78.9 24.1 38.3 52.6
400 16 47.3 75.2 118.0 31.6 50.1 78.6
450 18 60.0 95.4 168.1 40.0 63.6 112.1
500 20 81.5 139.7 219.5 54.3 93.1 146.3
550 22 98.7 169.3 280.0 65.8 112.8 186.7
600 24 138.7 201.7 366.7 92.5 134.5 244.4
650 26 200.1 315.3 - 133.4 210.2 -
700 28 232.2 366.2 501.2 154.8 244.2 334.1
750 30 266.8 420.9 - 177.9 280.6 -
800 32 303.8 479.4 - 202.5 319.6 -
850 34 343.1 541.7 - 228.8 361.2 -
900 36 384.9 607.8 907.7 256.6 405.2 605.1
950 38 - - - - - -
1000 40 563.9 844.8 1529.4 376.0 563.2 1019.6
1050 42 - - - - - -
1100 44 - - - - - -
1150 46 - - - - - -
1200 48 - - - - - -

ステンレス鋼製エルボ(ロング、ショート)　45°

単位　㎜
径の呼び 概略重量(kg)
45°エルボ(ロング) 45°エルボ(ショート)
A B Sch
5S		 Sch
10S		 Sch
20S		 Sch
40		 Sch
80		 Sch
5S		 Sch
10S		 Sch
20S		 Sch
40		 Sch
80
15 1/2 0.024 0.030 0.035 0.039 0.049 - - - - -
20 3/4 0.031 0.039 0.046 0.052 0.067 - - - - -
25 1 0.039 0.064 0.069 0.077 0.098 - - - - -
32 1 1/4 0.063 0.103 0.110 0.130 0.170 0.042 0.068 0.074 0.087 0.114
40 1 1/2 0.085 0.142 0.152 0.184 0.246 0.057 0.094 0.101 0.122 0.164
50 2 0.143 0.239 0.295 0.326 0.445 0.096 0.159 0.196 0.217 0.297
65 2 1/2 0.288 0.406 0.470 0.683 0.895 0.192 0.270 0.313 0.455 0.596
80 3 0.405 0.571 0.752 1.02 1.37 0.270 0.381 0.502 0.678 0.913
90 3 1/2 0.540 0.764 1.01 1.41 1.95 0.360 0.509 0.671 0.941 1.30
100 4 0.696 0.985 1.30 1.92 2.68 0.464 0.657 0.867 1.28 1.79
125 5 1.42 1.71 2.49 3.24 4.57 0.944 1.14 1.66 2.16 3.04
150 6 2.01 2.43 3.54 4.97 7.50 1.34 1.62 2.36 3.31 5.00
200 8 3.43 5.01 8.05 10.1 15.3 2.35 3.34 5.35 6.71 10.2
250 10 6.62 7.77 12.5 17.7 28.1 4.42 5.18 8.35 11.8 18.7
300 12 11.1 12.5 17.9 28.1 46.4 7.40 8.34 10.0 18.7 30.9

単位　㎜
径の呼び 概略重量(kg)
45°エルボ(ロング) 45°エルボ(ショート)
A B Sch
10S		 Sch
20S		 Sch
40		 Sch
10S		 Sch
20S		 Sch
40
350 14 18.1 28.7 39.5 12.1 19.1 26.3
400 16 23.7 37.6 59.0 15.8 25.1 39.3
450 18 30.0 47.7 84.0 20.0 31.8 56.0
500 20 40.7 69.8 109.7 27.2 46.5 73.2
550 22 49.4 84.6 140.0 32.9 56.4 93.3
600 24 69.4 100.9 183.3 46.2 67.2 122.2
650 26 100.0 157.7 - 66.7 105.1 -
700 28 116.1 183.1 250.6 77.4 122.1 167.1
750 30 133.4 210.5 - 88.9 140.3 -
800 32 151.9 239.7 - 101.3 159.8 -
850 34 171.6 270.9 - 114.4 180.6 -
900 36 192.4 303.9 453.8 128.3 202.6 302.5
950 38 - - - - - -
1000 40 282.0 422.4 764.7 188.0 281.6 509.8
1050 42 - - - - - -
1100 44 - - - - - -
1150 46 - - - - - -
1200 48 - - - - - -
