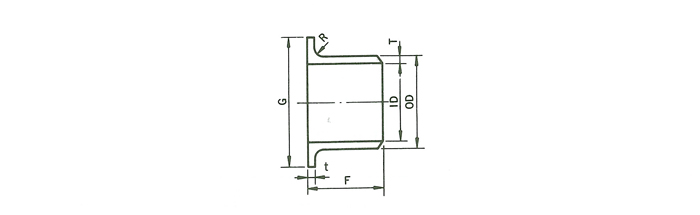

ステンレス鋼製ラップジョイントスタブエンド

単位　㎜
径の呼び		外形 OD	Sch 5S		Sch 10S		Sch 20S		Sch 40		F	つば径G				R	概略重量(kg) (10kの場合)
A	B	外形 OD	内径 ID	厚さ T	内径 ID	厚さ T	内径 ID	厚さ T	内径 ID	厚さ T	F	呼び圧力 5k	呼び圧力 10k	呼び圧力 16k	呼び圧力 20k	R	Sch 5S	Sch 10S	Sch 20S	Sch 40
15	1/2	21.7	18.4	1.65	17.5	2.1	16.7	2.5	16.1	2.8	30	44	51	51	51	3	0.047	0.060	0.070	0.077
20	3/4	27.2	23.9	1.65	23.0	2.1	22.2	2.5	21.4	2.9	30	49	56	56	56	3	0.058	0.073	0.086	0.099
25	1	34.0	30.7	1.65	28.4	2.8	28.0	3.0	27.2	3.4	50	59	67	67	67	3	0.104	0.172	0.184	0.206
32	1 1/4	42.7	39.4	1.65	37.1	2.8	36.7	3.0	35.5	3.6	50	70	76	76	76	4	0.130	0.217	0.232	0.276
40	1 1/2	48.6	45.3	1.65	43.0	2.8	42.6	3.0	41.2	3.7	50	75	81	81	81	4	0.145	0.242	0.258	0.315
50	2	60.5	57.2	1.65	54.9	2.8	53.5	3.5	52.7	3.9	50	85	96	96	96	4	0.184	0.308	0.383	0.424
65	2 1/2	76.3	72.1	2.1	70.3	3.0	69.3	3.5	65.9	5.2	50	110	116	116	116	5	0.303	0.430	0.499	0.731
80	3	89.1	84.9	2.1	83.1	3.0	81.1	4.0	78.1	5.5	50	121	126	132	132	5	0.324	0.484	0.640	0.870
90	3 1/2	101.6	97.4	2.1	95.6	3.0	93.6	4.0	90.2	5.7	50	131	136	145	145	5	0.378	0.536	0.710	1.00
100	4	114.3	110.1	2.1	108.3	3.0	106.3	4.0	102.3	6.0	50	141	151	160	160	5	0.432	0.614	0.815	1.20
125	5	139.8	134.2	2.8	133.0	3.4	129.8	5.0	126.6	6.6	50	176	182	195	195	6	0.726	0.878	1.28	1.68
150	6	165.2	159.6	2.8	158.4	3.4	155.2	5.0	151.0	7.1	50	206	212	230	230	6	0.887	1.08	1.57	2.21
200	8	216.3	210.7	2.8	208.3	4.0	203.3	6.5	199.9	8.2	65	252	262	275	275	6	1.36	1.94	3.12	3.93
250	10	267.4	260.6	3.4	259.4	4.0	254.4	6.5	248.8	9.3	65	317	324	345	345	6	2.15	2.53	4.08	5.80
300	12	318.5	310.5	4.0	309.5	4.5	305.5	6.5	297.9	10.3	65	360	368	395	395	9	2.89	3.25	4.67	7.34
350	14	355.6	347.6	4.0	345.6	5.0	339.6	7.9	333.4	11.1	75	403	413	440	440	9	3.73	4.66	7.41	10.21
400	16	406.4	397.4	4.5	396.4	5.0	390.4	8.0	381.0	12.7	75	463	475	495	495	9	5.08	5.64	8.98	14.15
450	18	457.2	448.8	4.5	447.2	5.0	441.2	8.0	428.6	14.3	75	523	530	560	560	9	5.83	6.47	10.31	18.27
500	20	508.0	498.0	5.0	497.0	5.5	489.0	7.9	477.8	15.1	75	573	585	615	615	9	7.33	8.06	13.85	21.86
550	22	558.8	548.8	5.0	547.8	5.5	539.8	9.5	527.0	15.9	75	630	640	670	670	9	8.22	9.04	15.54	25.82
600	24	609.6	598.6	5.5	596.6	6.5	590.6	9.5	574.6	17.5	75	680	690	720	720	9	9.81	11.58	16.87	30.81

注)①ガスケット座の表面粗さはJIS B 0031(面の肌の図示方法)に規定する6.3a以下となっています。
②径の呼び350A(14B)以上のものについては、長さ(F)75㎜以外に150㎜の製品も製造しております。また、直管部とつば部を周溶接するものもあります。
③本表はJPF SP 001に基づきます。
