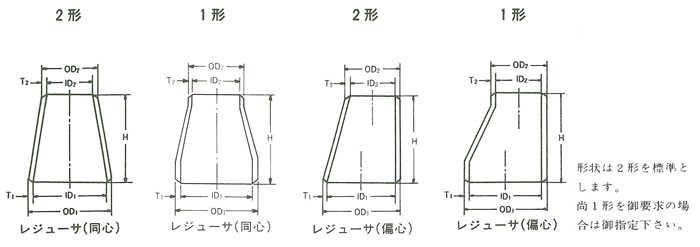

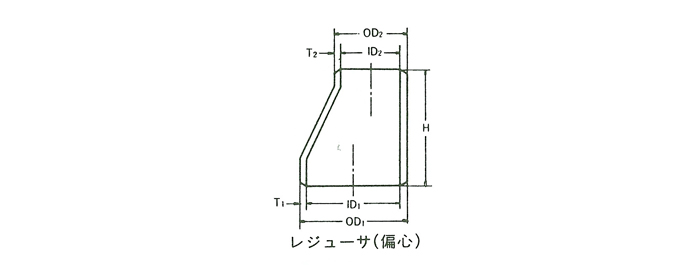

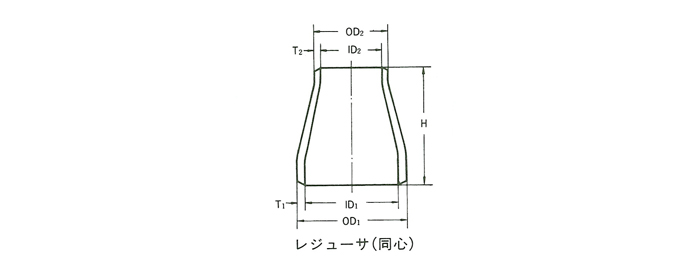

ステンレス鋼製レジューサ(同心、偏心)

単位　㎜
径の呼び大径 × 小径	外形 OD	Sch 5S		Sch 10S		Sch 20S
径の呼び大径 × 小径	外形 OD	内径 ID	厚さ T	内径 ID	厚さ T	内径 ID	厚さ T
1/2	21.7	18.4	1.65	17.5	2.1	16.7	2.5
3/4 × 1/2	27.2	23.9	1.65	23.0	2.1	22.2	2.5
1 × 3/4 , 1/2	34.0	30.7	1.65	28.4	2.8	28.0	3.0
1 1/4 × 1 , 3/4 , 1/2	42.7	39.4	1.65	37.1	2.8	36.7	3.0
1 1/2 × 1 1/4 , 1 , 3/4 , 1/2	48.6	45.3	1.65	43.0	2.8	42.7	3.0
2 × 1 1/2 , 1 1/4 , 1 , 3/4	60.5	57.2	1.65	54.9	2.8	53.5	3.5
2 1/2 × 2 , 1 1/2 , 1 1/4 , 1	76.3	72.1	2.1	70.3	3.0	69.3	3.5
3 × 2 1/2 , 2 , 1 1/2 , 1 1/4	89.1	84.9	2.1	83.1	3.0	81.1	4.0
3 1/2 × 3 , 2 1/2 , 2 , 1 1/2 , 1 1/4	101.6	97.4	2.1	95.6	3.0	93.6	4.0
4 × 3 1/2 , 3 , 2 1/2 , 2 , 1 1/2	114.3	110.1	2.1	108.3	3.0	106.3	4.0
5 × 4 , 3 1/2 , 3 , 2 1/2 , 2	139.8	134.2	2.8	133.0	3.4	129.8	5.0
6 × 5 , 4 , 3 1/2 , 3 , 2 1/2	165.2	159.6	2.8	158.4	3.4	155.2	5.0
8 × 6 , 5 , 4 , 3 1/2	216.3	210.7	2.8	208.3	4.0	203.3	6.5
10 × 8 , 6 , 5 , 4	267.4	260.6	3.4	259.4	4.0	254.4	6.5
12 × 10 , 8 , 6 , 5	318.5	310.5	4.0	309.5	4.5	305.5	6.5

径の呼び12"迄は通常1シームとなりますので、シームレス品(径の呼び10"迄)御希望の場合は事前御打合せ願います。

単位　㎜
径の呼び大径 × 小径	Sch 40		Sch 80		端面から端面までの距離H	概略重量(kg)(1段落の場合)					径の呼び
径の呼び大径 × 小径	内径 ID	厚さ T	内径 ID	厚さ T	端面から端面までの距離H	Sch 5S	Sch 10S	Sch 20S	Sch 40	Sch 80	A	B
1/2	16.1	2.8	14.3	3.7	-	-	-	-	-	-	15	1/2
3/4 × 1/2	21.4	2.9	19.4	3.9	38.1	0.035	0.044	0.052	0.059	0.075	20	3/4
1 × 3/4 , 1/2	27.2	3.4	25.0	4.5	50.8	0.060	0.098	0.104	0.116	0.147	25	1
1 1/4 × 1 , 3/4 , 1/2	35.5	3.6	32.9	4.9	50.8	0.076	0.125	0.133	0.157	0.206	32	1 1/4
1 1/2 × 1 1/4 , 1 , 3/4 , 1/2	41.2	3.7	38.4	5.1	63.5	0.114	0.188	0.201	0.243	0.324	40	1 1/2
2 × 1 1/2 , 1 1/4 , 1 , 3/4	52.7	3.9	49.5	5.5	76.2	0.164	0.273	0.337	0.372	0.508	50	2
2 1/2 × 2 , 1 1/2 , 1 1/4 , 1	65.9	5.2	62.3	7.0	88.9	0.307	0.432	0.500	0.724	0.946	65	2 1/2
3 × 2 1/2 , 2 , 1 1/2 , 1 1/4	78.1	5.5	73.9	7.6	88.9	0.372	0.525	0.692	0.933	1.25	80	3
3 1/2 × 3 , 2 1/2 , 2 , 1 1/2 , 1 1/4	90.1	5.7	85.4	8.1	101.6	0.492	0.695	0.917	1.28	1.77	90	3 1/2
4 × 3 1/2 , 3 , 2 1/2 , 2 , 1 1/2	102.3	6.0	97.1	8.6	101.6	0.558	0.790	1.04	1.54	2.14	100	4
5 × 4 , 3 1/2 , 3 , 2 1/2 , 2	126.6	6.6	120.8	9.5	127.0	1.10	1.32	1.92	2.50	3.52	125	5
6 × 5 , 4 , 3 1/2 , 3 , 2 1/2	151.0	7.1	143.2	11.0	139.7	1.45	1.75	2.55	3.57	5.38	150	6
8 × 6 , 5 , 4 , 3 1/2	199.9	8.2	190.9	12.7	152.4	2.01	2.85	4.57	5.71	8.63	200	8
10 × 8 , 6 , 5 , 4	248.8	9.3	237.2	15.1	177.8	3.59	4.21	6.77	9.58	15.2	250	10
12 × 10 , 8 , 6 , 5	297.9	10.3	283.7	17.4	203.2	5.83	6.55	9.40	14.7	24.2	300	12

単位　㎜
径の呼び	外形 OD	Sch 10S		Sch 20S		Sch 40		H	概略重量(kg)(1段落の場合)			径の呼び
大径 × 小径	外形 OD	内径 ID	厚さ T	内径 ID	厚さ T	内径 ID	厚さ T	H	Sch 10S	Sch 20S	Sch 40	A	B
14 × 12 , 10 , 8 , 6	355.6	345.6	5.0	339.6	8.0	333.4	11.1	330.2	16.5	26.2	36.1	350	14
16 × 14 , 12 , 10 , 8	406.4	396.4	5.0	390.4	8.0	381.0	12.7	355.6	16.5	26.2	41.1	400	16
18 × 16 , 14 , 12 , 10	457.2	447.2	5.0	441.2	8.0	428.6	14.3	381.0	20.1	31.9	56.2	450	18
20 × 18 , 16 , 14 , 12	508.0	497.0	5.5	489.0	9.5	477.8	15.1	508.0	32.9	56.3	88.5	500	20
22 × 20 , 18 , 16 , 14	558.8	547.8	5.5	539.8	9.5	527.0	15.9	508.0	36.4	62.4	103.2	550	22
24 × 22 , 20 , 18 , 16	609.6	596.6	6.5	590.6	9.5	574.6	17.5	508.0	47.1	68.4	124.3	600	24
26 × 24 , 22 , 20 , 18	660.4	644.4	8.0	635.0	12.7	-	-	609.6	75.4	118.9	-	650	26
28 × 26 , 24 , 22 , 20	711.2	695.2	8.0	685.8	12.7	676.2	17.5	609.6	81.5	128.6	175.9	700	28
30 × 28 , 26 , 24 , 22	762.0	746.0	8.0	736.6	12.7	727.0	17.5	609.6	87.7	138.3	189.2	750	30
32 × 30 , 28 , 26 , 24	812.8	796.8	8.0	787.4	12.7	777.8	17.5	609.6	93.8	148.0	202.6	800	32
34 × 32 , 30 , 28 , 26	863.6	847.6	8.0	838.2	12.7	828.6	17.5	609.6	99.9	157.7	216.0	850	34
36 × 34 , 32 , 30 , 28	914.4	898.4	8.0	889.0	12.7	876.2	19.1	609.6	106.0	167.4	249.9	900	36
38 × 36 , 34 , 32 , 30	965.2	-	-	-	-	-	-	609.6	-	-	-	950	38
40 × 38 , 36 , 34 , 32	1016.0	997.0	9.5	987.4	14.3	963.6	26.2	609.6	140.2	210.0	380.0	1000	40
42 × 40 , 38 , 36 , 34	1066.8	-	-	-	-	-	-	609.6	-	-	-	1050	42
44 × 42 , 40 , 38 , 36	1117.6	-	-	-	-	-	-	609.6	-	-	-	1100	44
46 × 44 , 42 , 40 , 38	1168.4	-	-	-	-	-	-	711.2	-	-	-	1150	46
48 × 46 , 44 , 42 , 40	1219.2	-	-	-	-	-	-	711.2	-	-	-	1200	48

注)①径の呼び14B以上は1シームとなります。
②本表以外の段落、厚さ及び径の呼び48B(1200A)を超えるものも製作可能ですので別途ご相談下さい。
