フラットバー

フラットバー　SUS304･316･316L

HL=HL　④=#400　C=コールド　●=酸洗仕上

単位：㎜
サイズ
厚さ×幅		 長さ kg/P コールド HL #400 スリットホット セミホット 冷間圧延 熱間圧延
304 316
316L		 304 316
316L
2×　6 2,000 0.190 C
　　 　8 〃 0.254 C
　　 　10 4,000 0.636 C
　　 　12 〃 0.760 C
　　 　15 〃 0.952 C ■
　　 　20 〃 1.27 C ■
　　 　25 〃 1.58 C ■
　　 　30 〃 1.90 C ■
　　 　32 〃 2.03 C ■
　　 　38 〃 2.41 ■
　　 　40 〃 2.54 C ■
　　 　50 〃 3.17 C ■

3×　5 4,000 0.476 C
　　 　6 〃 0.572 C
　　 　8 〃 0.760 C
　　 　9 〃 0.856 C
　　 　10 〃 0.952 HL ■ ■
　　 　12 〃 1.14 HL ■ ■ ●
　　 　13 〃 1.24 HL ■ ■
　　 　15 〃 1.43 HL ④ ■ ■ ●
　　 　16 〃 1.52 HL
　　 　19 〃 1.81 HL ■ ■ ●
　　 　20 〃 1.90 1.92 HL ④ ■ ■ ● ●*
　　 　22 〃 2.09 HL ■ ■
　　 　25 〃 2.38 2.39 HL ④ ■ ■ ● ●
　　 　30 〃 2.86 2.87 HL ④ ■ ■ ● ●
　　 　32 〃 3.04 3.06 HL ④ ■ ■ ● ●
　　 　35 〃 3.33 HL ■ ●
　　 　38 〃 3.62 3.64 HL ④ ■ ■ ● ●
　　 　40 〃 3.81 3.83 HL ④ ■ ■ ● ●
　　 　42 〃 4.00 HL
　　 　45 〃 4.28 HL ■ ●
　　 　50 〃 4.76 4.80 HL ④ ■ ■ ● ●
　　 　60 〃 5.72 HL ④ ■ ■ ●
　　 　65 〃 6.20 HL ■ ●
　　 　75 〃 7.12 HL ■ ■
　　 　100 〃 9.52 HL ■ ■
　　 　110 〃 10.5 HL
　　 　120 〃 11.4 HL
　　 　125 〃 11.9 HL
　　 　130 〃 12.4 HL
　　 　140 〃 13.3 HL
　　 　150 〃 14.3 HL
*SUS316･316L　3×20は冷間圧延になります。
4×　9 4,000 1.14 C
　　 　10 〃 1.27 HL
　　 　11 〃 1.40 HL ■
　　 　16 〃 1.65 HL
　　 　15 〃 1.90 HL ④ ■ ■ ●
　　 　16 〃 2.03 HL
　　 　19 〃 2.41 HL ■ ■ ●
　　 　20 〃 2.54 HL ④ ■ ■ ●
　　 　22 〃 2.79 HL ■ ●
　　 　25 〃 3.17 3.19 HL ④ ■ ■ ● ●
　　 　30 〃 3.81 3.83 HL ④ ■ ■ ● ●
　　 　32 〃 4.08 HL ④ ■ ■ ●
　　 　35 〃 4.44 HL ■ ●
　　 　38 〃 4.84 HL ④ ■ ■ ●
　　 　40 〃 5.08 5.12 HL ④ ■ ■ ● ●
　　 　45 〃 5.72 HL ■ ●
　　 　50 〃 6.36 6.40 HL ④ ■ ■ ● ●
　　 　60 〃 7.60 HL ■ ●
　　 　65 〃 8.24 HL ■ ■ ●
　　 　75 〃 9.52 HL ■ ■ ●
　　 　90 〃 11.4 HL
　　 　100 〃 12.7 HL ■ ■

5×　8 4,000 1.27 C
　　 　9 〃 1.43 C
　　 　10 〃 1.58 HL
　　 　12 〃 1.90 HL
　　 　13 〃 2.06 HL
　　 　15 〃 2.38 HL ④ ■ ■ ●
　　 　16 〃 2.54 HL
　　 　19 〃 3.01 HL ■ ■ ●
　　 　20 〃 3.17 3.19 HL ④ ■ ■ ● ●
　　 　22 〃 3.49 HL ■ ●
　　 　25 〃 3.96 3.99 HL ④ ■ ■ ● ●
　　 　30 〃 4.76 4.80 HL ④ ■ ■ ● ●
　　 　32 〃 5.08 HL ④ ■ ●
　　 　35 〃 5.56 HL ■ ■ ●
　　 　38 〃 6.04 HL ④ ■ ●
　　 　40 〃 6.36 6.40 HL ④ ■ ■ ● ●
　　 　50 〃 7.92 8.00 HL ④ ■ ■ ● ●
　　 　60 〃 9.52 HL ■ ●
　　 　65 〃 10.3 HL ■ ■ ●
　　 　75 〃 11.9 HL ■ ■ ●
　　 　90 〃 14.3 HL ■ ●
　　 　100 〃 15.8 HL ■ ■ ●
　　 　130 〃 20.6 HL
　　 　150 〃 23.8 HL

6×　9 4,000 1.71 C
　　 　10 〃 1.90 HL
　　 　12 〃 2.28 HL
　　 　13 〃 2.48 HL
　　 　15 〃 2.86 HL ④ ■ ■ ●
　　 　16 〃 3.04 HL
　　 　18 〃 3.42 HL
　　 　19 〃 3.62 HL ■ ■ ●
　　 　20 〃 3.81 3.83 HL ④ ■ ■ ● ●
　　 　22 〃 4.20 HL ■ ●
　　 　25 〃 4.76 4.80 HL ④ ■ ■ ● ●
　　 　30 〃 5.72 5.76 HL ④ ■ ■ ● ●
　　 　32 〃 6.08 6.12 HL ④ ■ ■ ● ●
　　 　35 〃 6.68 HL ■ ■ ●
　　 　38 〃 7.24 7.28 HL ④ ■ ■ ● ●
　　 　40 〃 7.60 7.68 HL ④ ■ ■ ● ●
　　 　42 〃 8.00 HL
　　 　45 〃 8.56 HL ④ ■ ■ ●
　　 　50 4,000 9.52 9.56 HL ④ ■ ■ ● ●
6,000 14.3 HL ■ ●
　　 　60 4,000 11.4 HL ④ ■ ■ ●
　　 　65 4,000 12.4 12.4 HL ④ ■ ■ ● ●
6,000 18.5 HL ■ ●
　　 　70 4,000 13.3 HL ■ ■ ●
　　 　75 4,000 14.3 14.4 HL ④ ■ ■ ● ●
6,000 21.4 HL ■ ●
　　 　90 4,000 17.1 HL ■ ■ ●
　　 　100 4,000 19.0 19.2 HL ④ ■ ■ ● ●
6,000 28.6 HL ■ ●
　　 　110 4,000 20.9 HL ■
　　 　120 〃 22.8 HL ■
　　 　125 〃 23.8 HL ■
　　 　130 〃 24.8 HL ■
　　 　140 〃 26.6 HL ■
　　 　150 〃 28.6 HL ■
◎スリットホットフラットバー
　No.1コイルをスリットカットし、圧延後ショットを施したフラットバー。
◎セミホットフラットバー
　No.1コイルをスリットカットし、圧延を施したフラットバー。
単位：㎜
サイズ
厚さ×幅		 長さ kg/P コールド HL #400 冷間圧延 熱間圧延
304 316
316L		 304 316
316L
7×　20 4,000 4.44 C ●

8×　10 4,000 2.54 C HL
　　 　16 〃 4.08 C HL ●
　　 　25 〃 6.36 ●
　　 　30 〃 7.60 ●
　　 　32 〃 8.12 C HL ●
　　 　38 〃 9.64 C HL ●
　　 　40 〃 10.2 ●
　　 　45 〃 11.4 ●
　　 　50 〃 12.7 C HL ●
　　 　65 〃 16.5 ●
　　 　75 〃 19.0 ●
　　 　100 〃 25.4 ●

9×　13 4,000 3.71 C HL ●
　　 　15 〃 4.28 C HL ●
　　 　16 〃 4.28 C HL ●
　　 　19 〃 4.56 C HL ●
　　 　20 〃 5.72 C HL ④ ●
　　 　22 〃 6.28 C HL ●
　　 　25 4,000 7.12 7.20 C HL ④ ● ●
6,000 10.7 C HL
　　 　30 4,000 8.56 8.60 C HL ④ ● ●
6,000 12.8 C HL
　　 　32 4,000 9.12 9.20 C HL ④ ● ●
6,000 13.7 C HL
　　 　35 4,000 10.0 ●
　　 　38 4,000 10.8 10.9 C HL ④ ● ●
6,000 16.3 C HL ●
　　 　40 4,000 11.4 C HL ④ ●
6,000 17.1 C HL
　　 　45 4,000 12.8 ●
　　 　50 4,000 14.3 14.4 C HL ④ ● ●
6,000 21.4 C HL ●
　　 　55 4,000 15.7 ●
　　 　60 〃 17.1 C HL ●
　　 　65 4,000 18.6 18.7 C HL ④ ● ●
6,000 27.8 C HL ●
　　 　75 4,000 21.4 21.6 C HL ④ ● ●
6,000 32.1 C HL ●
　　 　90 4,000 25.7 25.8 C HL ● ●
　　 　100 4,000 28.6 28.7 C HL ● ●
6,000 42.8 C HL ●
　　 　125 4,000 35.7 C HL ●
6,000 53.5 ●
　　 　150 4,000 42.8 C HL ●
6,000 64.2 ●
　　 　200 4,000 57.2 C HL ●
　　 　250 〃 71.2 C HL ●
　　 　300 〃 85.6 C ●
※熱間圧延品はJIS G4303
10×　15 4,000 4.76 C HL ●
　　 　19 〃 6.04 C HL ●
　　 　20 〃 6.36 C HL ④ ●
　　 　25 〃 7.92 C HL ④ ●
　　 　30 〃 9.52 C HL ④ ●
　　 　32 〃 10.2 C HL ④ ●
　　 　35 〃 11.1 ●
　　 　38 〃 12.0 C HL ④ ●
　　 　40 〃 12.7 C HL ④ ●
　　 　50 〃 15.8 16.0 C HL ④ ● ●
　　 　65 〃 20.6 C HL ④ ●
　　 　75 〃 23.8 C HL ④ ●
　　 　100 〃 31.7 31.9 C HL ● ●
　　 　125 〃 39.6 C HL ●
　　 　150 〃 47.6 C HL ●
　　 　200 〃 47.6 C ●
　　 　250 〃 79.2 C ●
　　 　300 〃 95.2 C ●

12×　14 4,000 5.32 C
　　 　15 〃 5.72 ●
　　 　16 〃 6.08 C HL
　　 　19 〃 7.24 C HL ●
　　 　20 〃 7.60 C HL ④ ●
　　 　25 〃 9.52 9.56 C HL ④ ● ●
　　 　28 〃 10.6 ●
　　 　30 〃 11.4 C HL ④ ●
　　 　32 4,000 12.2 12.2 C HL ④ ● ●
6,000 18.3 C HL
　　 　35 4,000 13.3 C HL ●
　　 　38 4,000 14.5 14.6 C HL ④ ● ●
6,000 21.7 C HL ●
　　 　40 4,000 15.2 C HL ④ ●
6,000 22.9 C HL
　　 　45 4,000 17.1 ●
　　 　50 4,000 19.0 19.2 C HL ④ ● ●
6,000 28.6 C HL ●
　　 　65 4,000 24.8 24.9 C HL ④ ● ●
6,000 37.1 C HL ●
　　 　70 4,000 26.6 ●
　　 　75 4,000 28.6 28.7 C HL ④ ● ●
6,000 42.8 C HL ●
　　 　90 4,000 34.2 C HL ●
　　 　100 4,000 38.1 38.3 C HL ●
6,000 57.1 C HL ●
　　 　125 4,000 47.6 C HL ●
6,000 71.4 ●
　　 　150 4,000 57.2 C HL ●
6,000 85.8 ●
　　 　200 4,000 76.0 C HL ●
　　 　250 〃 95.2 C ●
　　 　300 〃 114 C ●

16×　19 4,000 9.64 C HL
　　 　20 〃 10.2 C HL ④ ●
　　 　25 〃 12.7 12.8 C HL ④ ● ●
　　 　30 〃 15.2 ●
　　 　32 〃 16.2 16.4 C HL ④ ● ●
　　 　35 〃 17.8 ●
　　 　38 〃 19.3 19.4 C HL ④ ● ●
　　 　40 〃 20.3 C HL ●
　　 　50 4,000 25.4 25.5 C HL ④ ● ●
6,000 38.0 ●
　　 　65 4,000 33.0 33.2 C HL ● ●
6,000 49.5 ●
　　 　75 4,000 38.1 38.3 C HL ● ●
6,000 57.1 ●
　　 　90 4,000 45.6 ●
　　 　100 4,000 50.8 51.2 C HL ● ●
6,000 76.2 ●
　　 　125 4,000 63.6 C HL ●
6,000 95.4 ●
　　 　150 4,000 76.0 C HL ●
6,000 114 ●
　　 　200 4,000 102 C ●
　　 　250 〃 127 C ●
　　 　300 〃 152 C ●

19×　25 4,000 15.1 C HL ④ ●
　　 　30 〃 18.1 ●
　　 　32 〃 19.3 C HL ④ ●
　　 　35 〃 21.1 ●
　　 　38 〃 22.9 C HL ④ ●
　　 　40 〃 24.1 ●
　　 　50 〃 30.1 30.3 C HL ④ ● ●
　　 　65 〃 39.2 39.4 C HL ● ●
　　 　75 〃 45.2 45.6 C HL ● ●
　　 　90 〃 54.4 ●
　　 　100 〃 60.4 60.8 C HL ● ●
　　 　125 〃 75.2 C HL ●
　　 　150 〃 90.4 C HL ●
　　 　200 〃 120 C ●
　　 　250 〃 151 C ●
　　 　300 〃 181 C ●

22×　25 4,000 17.4 ●
　　 　30 〃 20.9 ●
　　 　32 〃 22.3 C ●
　　 　35 〃 24.4 ●
　　 　38 〃 26.5 C ●
　　 　40 〃 27.9 ●
　　 　45 〃 31.4 ●
　　 　50 〃 34.9 C ●
　　 　65 〃 45.2 C ●
　　 　75 〃 52.4 C ●
　　 　100 〃 69.6 C ●
　　 　125 〃 87.2 ●
　　 　150 〃 105 ●
　　 　200 〃 140 ●
　　 　250 〃 174 ●
　　 　300 〃 209 ●

25×　32 4,000 25.4 C ●
　　 　38 〃 30.1 C ●
　　 　40 〃 31.7 ●
　　 　50 〃 39.6 C ●
　　 　60 〃 47.6 C ●
　　 　65 〃 51.6 C ●
　　 　75 〃 59.6 C ●
　　 　100 〃 79.2 C ●
　　 　125 〃 99.2 C ●
　　 　150 〃 119 C ●
　　 　200 〃 158 C ●
　　 　250 〃 198 ●
　　 　300 〃 238 ●

30×　50 4,000 47.6 C ●
　　 　55 〃 52.4 C ●
　　 　65 〃 62.0 C ●
　　 　75 〃 71.2 C ●
　　 　100 〃 95.2 C ●
　　 　125 〃 119 ●
　　 　150 〃 143 ●
　　 　200 〃 190 ●
　　 　250 〃 238 ●
　　 　300 〃 286 ●

35×　50 4,000 55.6 C ●
　　 　55 〃 61.2 ●
　　 　65 〃 72.0 C ●
　　 　75 〃 83.2 C ●
　　 　100 〃 111 C ●
　　 　125 〃 139 ●
　　 　150 〃 166 ●

40×　50 4,000 63.6 ●
　　 　65 〃 82.4 ●
　　 　75 〃 95.2 ●
　　 　100 〃 127 ●
　　 　125 〃 158 ●
　　 　150 〃 190 ●

50×　65 4,000 103 ●
　　 　75 〃 119 ●
　　 　100 〃 158 ●
　　 　125 〃 198 ●
　　 　150 〃 238 ●

60×　75 4,000 143 ●
　　 　100 〃 190 ●
　　 　125 〃 238 ●
　　 　150 〃 286 ●

65×　75 4,000 181 ●
　　 　100 〃 206 ●

70×　100 4,000 222 ●
　　 　125 〃 278 ●
　　 　150 〃 333 ●

80×　100 4,000 254 ●
　　 　125 〃 317 ●
　　 　150 〃 381 ●

90×　100 4,000 286 ●
　　 　125 〃 357 ●
　　 　150 〃 428 ●

100×　125 4,000 396 ●
　　 　150 〃 476 ●
※熱間圧延品はJIS G4303

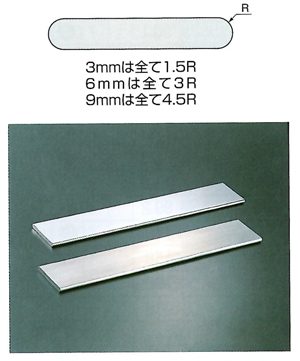

ラウンドフラットバー　SUS304

HL=HL

単位：㎜
サイズ
厚さ×幅		 長さ kg/P 研磨
3×　15 4,000 1.36 HL
3×　20 4,000 1.84 HL
3×　25 4,000 2.32 HL
3×　30 4,000 2.79 HL
3×　32 4,000 2.98 HL
3×　40 4,000 3.74 HL
3×　50 4,000 4.72 HL
3×　65 4,000 6.12 HL
3×　75 4,000 7.08 HL
3×　100 4,000 9.48 HL
6×　25 4,000 4.48 HL
6×　30 4,000 5.44 HL
6×　40 4,000 7.36 HL
6×　50 4,000 9.24 HL
6×　65 4,000 12.1 HL
6×　75 4,000 14.0 HL
6×　100 4,000 18.8 HL
9×　30 4,000 8.0 HL
9×　40 4,000 10.8 HL
9×　50 4,000 13.7 HL
8×　65 4,000 18.0 HL
9×　75 4,000 20.8 HL
9×　100 4,000 28.0 HL
